Caldeira de condensação com trocador de calor duplo atmosférico

Ao contrário das caldeiras tradicionais que utilizam apenas o valor calorífico bruto, esta caldeira de condensação com permutador de calor duplo adota um sistema de cálculo do valor calorífico líquido. Através da sua estrutura de troca de calor de dois estágios, recupera totalmente o calor latente do vapor de água nos gases de combustão, reciclando o calor latente de vaporização gerado durante os processos de combustão e condensação para quebrar o limite de eficiência térmica de 100%.
A temperatura da água de retorno do sistema de aquecimento é o fator decisivo para a eficiência da condensação. Para aproveitar ao máximo a vantagem de recuperação de calor do trocador de calor duplo, a temperatura da água de retorno deve ser mantida abaixo do ponto de orvalho de 50°C. O sensor de temperatura externa opcional realiza a regulação da temperatura de ligação, mantendo estável a baixa temperatura da água de retorno para uma operação de alta eficiência e longa duração.

Cenários aplicáveis ​​e principais vantagens competitivas

Esta unidade de condensação com trocador de calor duplo é compatível com dois terminais de aquecimento interno convencionais: radiadores tradicionais de ferro fundido/aço e sistemas de piso radiante de baixa temperatura. Alcança o melhor efeito de poupança de energia quando combinado com aquecimento de piso, reduzindo o consumo de gás doméstico e comercial em até 30%. Sua principal competitividade reside na troca de calor de alta eficiência com trocador de calor duplo, tecnologia integrada de condensação de água quente e regulação de energia contínua de ampla faixa.
Classificado como um equipamento de aquecimento verde de baixo carbono, em conformidade com os padrões de emissão chineses e internacionais, reduz a temperatura de descarga dos gases de combustão para reduzir a perda de calor inválida. Reduz as emissões de óxido de nitrogênio em 80% e as emissões de monóxido de carbono em 90%. Enraizada no layout estratégico de duplo carbono da China, a Baedin otimiza equipamentos de aquecimento de baixo carbono para reduzir a pegada de carbono do usuário e proteger o ambiente atmosférico.

Projeto estrutural e parâmetros de desempenho

Projetada de acordo com os critérios de fabricação alemães e equipada com componentes principais importados, a caldeira com trocador de calor duplo integra funções de aquecimento e água quente. Abrange seis classes de potência de 20KW a 40KW para atender edifícios de diferentes áreas. Os modelos de 32KW/36KW/40KW são equipados de série com bombas de circulação duplas para aumentar o fluxo de água da tubulação e realizar uma distribuição uniforme de calor interno.
Adotando a tecnologia de combustão pré-misturada completa, cooperando com o sistema duplo de troca de calor, a unidade atinge 109% de eficiência térmica máxima, reduzindo os custos operacionais diários em 15% a 30% em comparação com caldeiras suspensas comuns. O inversor de frequência CC integrado evita partidas e desligamentos frequentes em estações de transição e cenários de baixa carga, alcançando economia inteligente de gás e energia.
Apoiada pela detecção de temperatura síncrona multiponto, a caldeira produz água quente a temperatura constante em 17±2 segundos com flutuação de temperatura controlada dentro de 0,5°C. Os módulos de aquecimento de alta velocidade e os sensores de alta precisão proporcionam água quente sanitária instantânea e estável para uma utilização diária confortável.

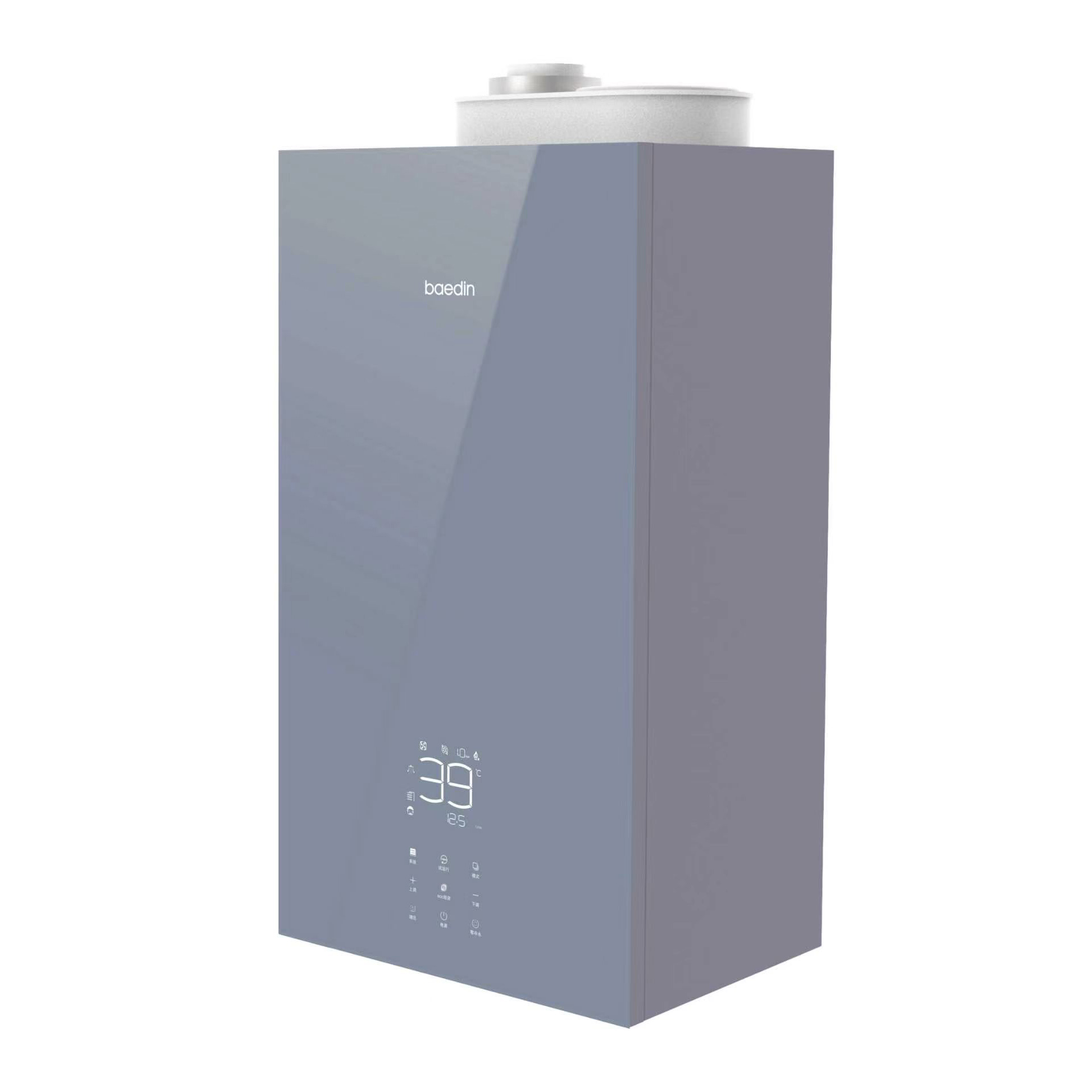

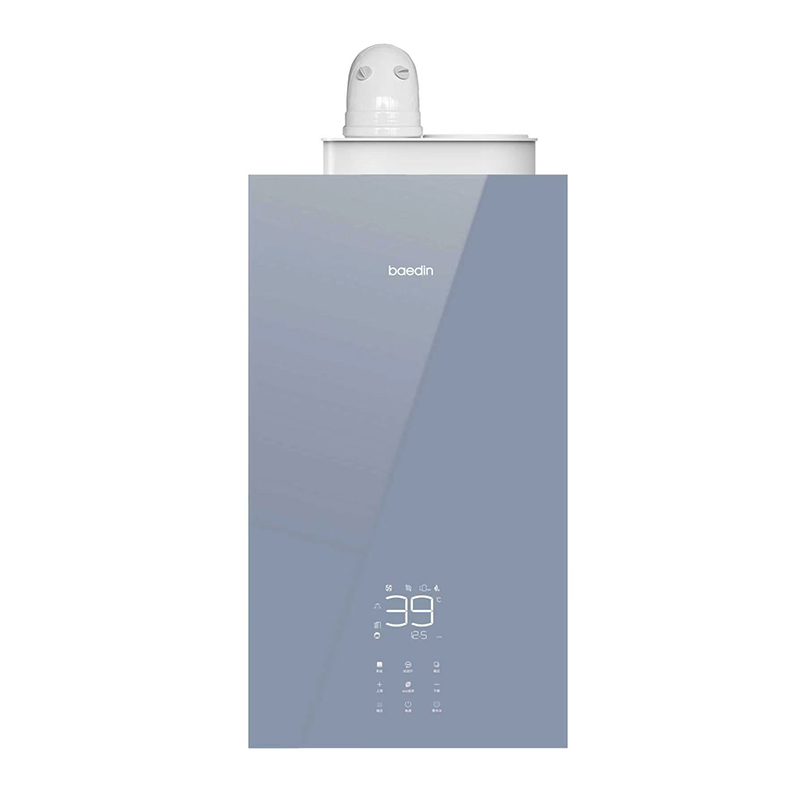

A caixa adota painel de vidro temperado resistente a altas temperaturas de 800°C, com superfície anti-riscos e manutenção diária simples. Uma grande tela LED retroiluminada branca de 19 cm x 17,5 cm exibe parâmetros operacionais em tempo real e avisos de falha de forma intuitiva. Uma bomba de circulação automática de velocidade variável opcional adapta-se a circuitos de aquecimento complexos, e a ligação com tanques externos de armazenamento de água quente está disponível para vilas e cenários de grande demanda de água em grandes espaços.

Componentes principais e configuração padrão

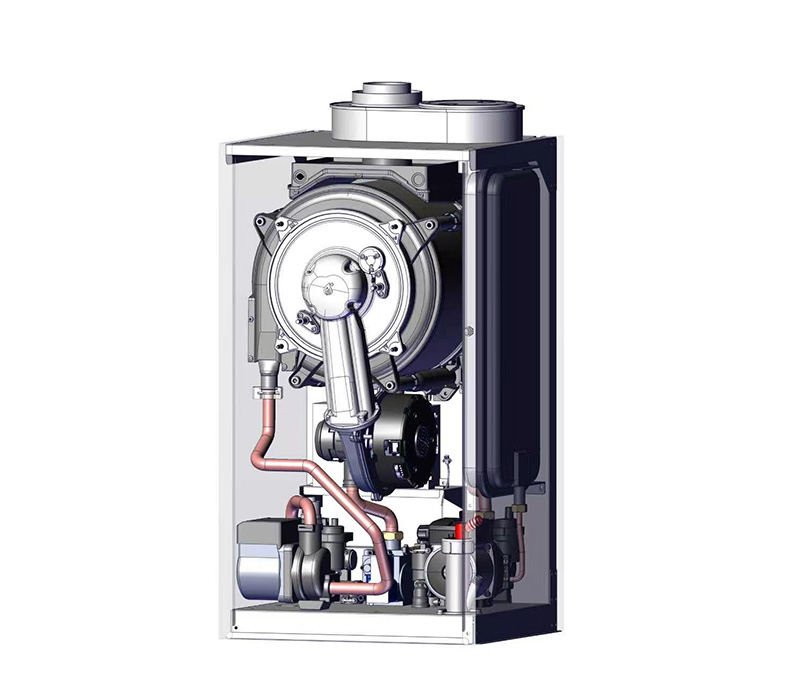

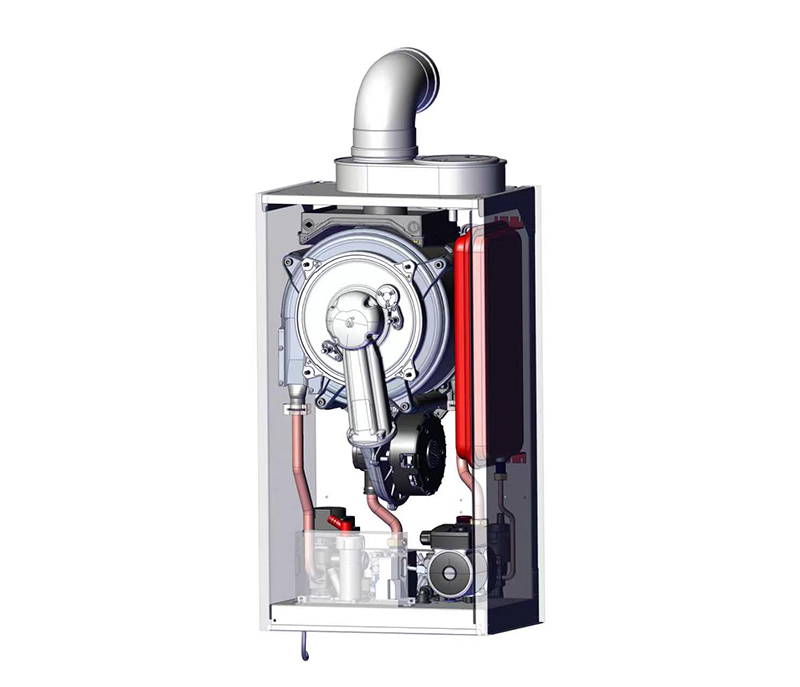

Os principais componentes importados garantem desempenho estável e vida útil prolongada, incluindo: trocador de calor primário original italiano, queimador pré-misturado de fibra cerâmica dedicado, ventilador de frequência variável DC e válvula de controle proporcional de gás SIT fabricada na Itália. Configurações padrão completas: filtro de purificação de ar externo patenteado, canal de água sensível à temperatura em liga de memória, trocador de calor secundário de placas de aço inoxidável, tanque de expansão do sistema de aquecimento, caixa opcional de vidro/metal temperado, manômetro e transdutor de pressão de água, válvula de alívio de segurança de 3 barras, válvula de drenagem manual e conjunto de vedação com detecção de nível de água.
